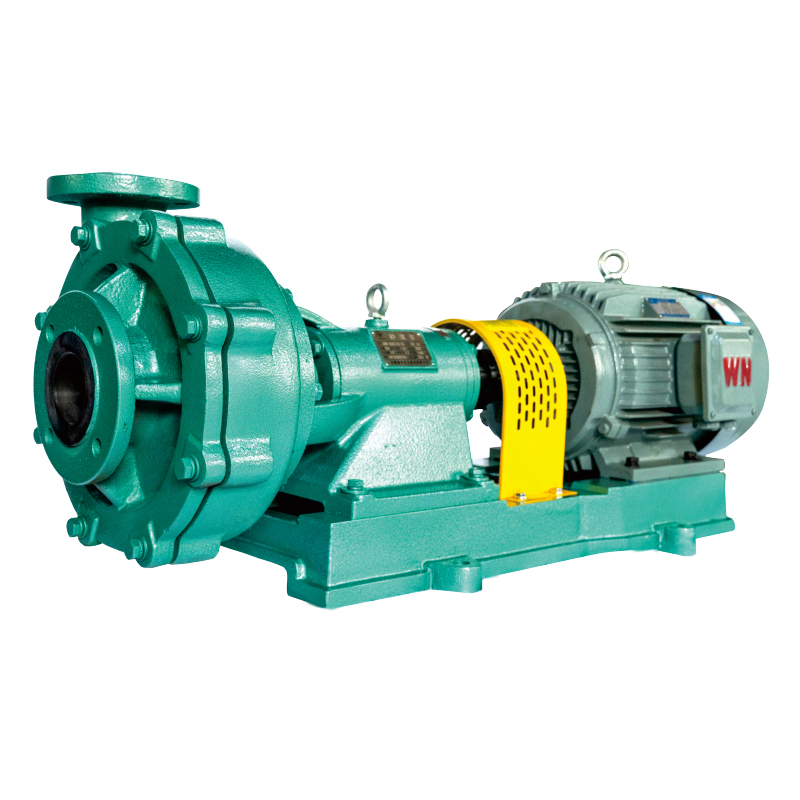

Máy bơm bùn kháng axit chống mài mòn UHB-ZK Nhà cung cấp, Công ty Tùy chỉnh

Máy bơm vữa dòng UHB-ZK là loại máy bơm ly tâm hút đơn một tầng đúc hẫng, được chế tạo bằng polyetylen có trọng lượng phân tử cực cao được lót bằng thép. Nó cung cấp khả năng chống ăn mòn tuyệt vời và khả năng chống mài mòn vượt trội. Máy bơm này được thiết kế đặc biệt để vận chuyển môi trường ăn mòn có chứa các hạt hoặc tinh thể. Cánh quạt là loại bán mở, giúp tăng cường khả năng đi qua của kênh dòng chảy. Phốt cơ khí bao gồm ba loại: Vòng đệm động loại k có thiết bị nước làm mát bên ngoài và phốt cơ khí dạng sóng bên ngoài, đảm bảo cả yêu cầu chống ăn mòn và mài mòn. Nó phù hợp cho chất lỏng trong suốt cũng như bùn. Khả năng chống mài mòn của nó lớn hơn 6-7 lần so với thép cacbon và thép không gỉ, đồng thời có tính năng tự bôi trơn với hệ số ma sát thấp. Đó là sự lựa chọn tối ưu để thay thế vật liệu hợp kim chống mài mòn đắt tiền.

Dòng máy bơm này tuân theo tiêu chuẩn IS02858 và GB/T5656, đồng thời kích thước giao diện bơm được thiết kế để thay thế các máy bơm hóa chất như ZS và ZG, đảm bảo khả năng tương thích, hiệu suất cao và độ rung thấp.

Máy bơm vữa chống ăn mòn và mài mòn dòng UHB-ZK được sử dụng rộng rãi trong các ngành công nghiệp như khử lưu huỳnh trong khí thải, luyện kim loại màu, sản xuất giấy, sản xuất axit sulfuric và phân lân, công nghiệp dầu khí và hóa chất, hóa chất tốt, sản xuất điện, luyện kim, xử lý nước (xử lý nước thải), khai thác mỏ, v.v.

Máy bơm vữa dòng UHB-ZK được sản xuất bằng quy trình đúc polyetylen có trọng lượng phân tử cực cao được lót bằng thép, mang lại khả năng chống ăn mòn tuyệt vời và khả năng chống mài mòn vượt trội.

Cấu trúc của máy bơm vữa dòng UHB-ZK được thiết kế theo kiểu đúc hẫng mở trước. Cánh quạt bán mở (không có nắp trước), giúp cải thiện khả năng đi qua của kênh dòng chảy, cho phép các hạt và tạp chất trong môi trường đi qua nhanh chóng qua buồng bơm mà không bị tắc.

Máy bơm vữa dòng UHB-ZK có khả năng tùy biến cao. Phốt cơ khí sử dụng vòng đệm cao su fluoro loại K với áo nước làm mát bên ngoài. Tùy thuộc vào yêu cầu của khách hàng, loại phốt cơ khí có thể được thay đổi, chẳng hạn như lựa chọn phốt cơ khí dạng sóng bên ngoài.

Các bộ phận vỏ ổ trục của máy bơm vữa dòng UHB-ZK được bôi trơn bằng mỡ, ngăn ngừa các vấn đề như rò rỉ dầu, trượt ổ trục và tăng nhiệt độ quá mức có thể dẫn đến hư hỏng ổ trục.

Có thể lắp đặt bộ bảo vệ chạy khô tùy chọn để ngăn ngừa hư hỏng do chạy khô.

Ứng dụng: Các ngành công nghiệp áp dụng: Khử lưu huỳnh trong khí thải, luyện kim loại màu, sản xuất giấy, axit sulfuric và phân lân, công nghiệp dầu khí và hóa chất, hóa chất tốt, sản xuất điện, luyện kim, xử lý nước (xử lý nước thải), khai thác mỏ, v.v.

Các quy trình áp dụng: Được sử dụng rộng rãi trong các quy trình liên quan đến axit, kiềm, nước mặn, amoniac, rượu, xeton, ete, dầu, đồ uống có cồn, dung môi hữu cơ, v.v. Nó đặc biệt thích hợp để vận chuyển môi trường có tính ăn mòn cao với các hạt mịn.

Sử dụng sản phẩm: Thích hợp để vận chuyển bùn có hàm lượng chất rắn lên tới 40%, trung tính hoặc ăn mòn. Nó hoạt động xuất sắc trong các ngành công nghiệp khử lưu huỳnh, khử nitrat, sản xuất phân bón và sản xuất muối.

Chất liệu: Vỏ và vỏ trước của máy bơm vữa chống ăn mòn và mài mòn UHB-ZK được chế tạo bằng quy trình đúc polyetylen trọng lượng phân tử cực cao (UHMW-PE) lót thép. Tất cả các thành phần dòng bơm cũng được làm từ UHMW-PE lót thép. UHMW-PE là thế hệ nhựa kỹ thuật mới nhất dành cho máy bơm, mang lại khả năng chống mài mòn, chống va đập tốt nhất (đặc biệt là chống va đập ở nhiệt độ thấp), chống rão (chống nứt do ứng suất môi trường) và chống ăn mòn tuyệt vời. UHMW-PE có khả năng chống mài mòn gấp 4 lần PA66 (Nylon 66) và PTFE (polytetrafluoroethylene) và gấp 6-7 lần khả năng chống mài mòn của thép carbon và thép không gỉ. Độ bền va đập của nó gấp 4 lần so với nhựa kỹ thuật ABS và vẫn ổn định ngay cả ở nhiệt độ thấp tới -190°C. Nó cũng có khả năng chống ăn mòn tuyệt vời và có thể chịu được các môi trường ăn mòn khác nhau (axit, kiềm, muối, amoniac) và dung môi hữu cơ trong phạm vi nhiệt độ và nồng độ cụ thể. Sau khi ngâm trong hơn 80 dung môi hữu cơ ở nhiệt độ phòng đến 100°C trong 30 ngày, không có hiện tượng bất thường và tính chất vật lý của nó hầu như không thay đổi. Do tính ổn định hóa học của UHMW-PE nên nó cũng thích hợp để sử dụng trong ngành thực phẩm. Ngoài ra, UHMW-PE có đặc tính chống bám dính mạnh, tương tự như PTFE, giúp nó có hiệu quả cao trong việc vận chuyển vật liệu có độ nhớt cao hơn.

Trường ứng dụng
Chu trình khử lưu huỳnh, công nghiệp luyện kim loại màu, công nghiệp giấy, công nghiệp phân bón axit photphat, công nghiệp hóa dầu, hóa chất tốt, năng lượng điện, công nghiệp luyện kim, xử lý nước (xả), khai thác mỏ.

Cách sử dụng máy bơm
Thích hợp để vận chuyển hàm lượng chất rắn dưới 40% bùn trung tính hoặc ăn mòn. Trong quá trình khử lưu huỳnh, phân bón hóa học, muối và các ngành công nghiệp khác có hiệu suất tuyệt vời.

Hướng dẫn thiết kế
Máy bơm bùn dòng UHB-ZK thuộc loại máy bơm ly tâm hút đơn một tầng được thiết kế để vận chuyển chất lỏng có chứa các hạt ăn mòn hoặc môi trường kết tinh. Cánh quạt là loại nửa mở, giúp tăng cường khả năng truyền dòng chảy. Phốt trục được chia thành vòng đệm kiểu K với thiết bị hệ thống nước làm mát bên ngoài và phốt cơ khí ống xếp bên ngoài. Nó sẽ có các yêu cầu kép về chống ăn mòn và chống mài mòn không chỉ thích hợp để chuyển chất lỏng sạch mà còn có sẵn để chuyển chất lỏng dạng bùn. Hiệu suất chống mài mòn cao hơn 6 đến 7 lần so với thép carbon và thép không gỉ. Nó có chức năng tự bôi trơn với hệ số ma sát thấp. Tốt nhất nên chọn vật liệu hợp kim có khả năng chống mài mòn cao.

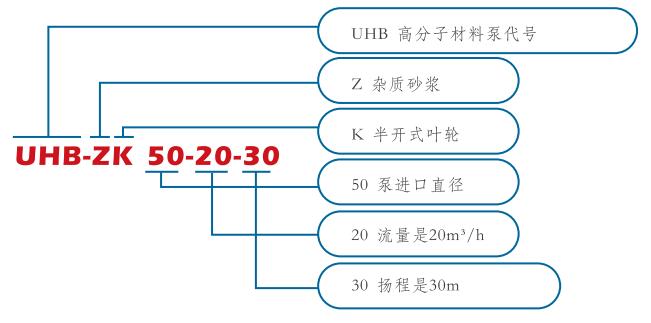

Mẫu số	Công suất dòng chảy (m³/h)	Đầu bơm (m)	Công suất động cơ (KW)	Tốc độ quay (r/min)	Hiệu quả (%)	NPSH _r (m)	Đường kính (mm)
Mẫu số	Công suất dòng chảy (m³/h)	Đầu bơm (m)	Công suất động cơ (KW)	Tốc độ quay (r/min)	Hiệu quả (%)	NPSH _r (m)	Cửa vào	ổ cắm
40UHB - ZK - 10 - 20	5	23	3	2900	20	3	40	32
	10	20			25
	15	18			28
40UHB - ZK - 10 - 30	5	32	4	2900	30	3
	10	30			36
	15	26			30
50UHB - ZK - 20 - 20	15	23	4	2900	30	3	50	40
	20	20			32
	25	18			35
50UHB - ZK - 20 - 30	15	32	5.5	2900	33	3
	20	30			37
	25	28			40
65UHB - ZK - 30 - 20	20	25	5.5	2900	35	3.5	65	50
	30	20			42
	35	18			37
65UHB - ZK - 30 - 30	20	35	7.5	2900	38	3.5
	30	30			42
	40	26			45
65UHB - ZK - 30 - 50	20	55	15	2900	30	3.5
	30	50			35
	40	45			38
65UHB - ZK - 25 - 70	18	78	18.5	2900	35	3.5	65	50
	25	75			43
	35	70			50
80UHB - ZK - 50 - 20	40	23	11	2900	33	4	80	65
	50	20			35
	60	18			30
80UHB - ZK - 50 - 30	50	33	15	2900	35	4
	60	30			42
	80	26			36
80UHB - ZK - 50 - 50	50	50	18.5	2900	42	4
	60	40			36
	80	33			35
80UHB - ZK - 50 - 80	50	83	30	2900	36	4
	60	80			46
	80	70			42
100UHB - ZK - 60 - 35	50	37	18.5	2900	45	4.5	100	80
	60	35			47
	70	32			49
100UHB - ZK - 65 - 50	50	55	22	2900	45	4.5
	60	50			47
	70	45			49
100UHB - ZK - 100 - 20	80	23	18.5	2900	32	4.5
	100	20			32
	120	15			28
100UHB - ZK - 100 - 30	80	35	22	2900	43	4.5
	100	30			44
	140	23			46
100UHB - ZK - 100 - 40	80	45	30	2900	44	4.5
	100	40			42
	137	24			31
100UHB - ZK - 100 - 50	80	58	45	2900	40	4.5
	100	50			42
	120	42			36

Mẫu số	Công suất dòng chảy (m³/h)	Đầu bơm (m)	Công suất động cơ (KW)	Tốc độ quay (r/min)	Hiệu quả (%)	NPSH _r (m)	Đường kính (mm)
Mẫu số	Công suất dòng chảy (m³/h)	Đầu bơm (m)	Công suất động cơ (KW)	Tốc độ quay (r/min)	Hiệu quả (%)	NPSH _r (m)	Cửa vào	ổ cắm
100UHB - ZK - 100 - 80	80	82	55	2900	42	4.5	100	80
	100	80			46
	120	60			38
125UHB - ZK - 120 - 20	100	23	22	2900	42	4.5	125	100
	120	20			43
	150	15			35
125UHB - ZK - 120 - 32	100	35	30	2900	42	4.5
	120	32			46
	140	25			38
125UHB - ZK - 120 - 50	100	55	45	2900	40	4.5
	120	50			43
	130	40			36
125UHB - ZK - 120 - 60	100	65	55	2900	42	4.5
	120	60			45
	140	56			48
125UHB - ZK - 140 - 28	100	32	30	2900	40	4.5
	140	28			45
	160	24			36
125UHB - ZK - 140 - 50	120	55	55	2900	46	4.5
	140	50			49
	160	40			42
150UHB - ZK - 200 - 20	150	23	37	1450	34	4.5	150	125
	200	20			36
	240	17			32
150UHB - ZK - 200 - 32	150	40	45	1450	41	5
	200	32			46
	240	24			50
150UHB - ZK - 250 - 20	200	26	37	1450	38	5
	250	20			42
	300	15			45
150UHB - ZK - 250 - 30	200	35	45	1450	45	5
	250	30			46
	300	25			41
200UHB - ZK - 300 - 25	250	28	45	1450	51	5.5	200	150
	300	25			52
	320	20			42
200UHB - ZK - 300 - 38	250	42	75	1450	46	5.5
	300	38			48
	320	32			41
200UHB - ZK - 300 - 70	250	75	132	1450	60	5.5
	300	70			62
	350	65			56
200UHB - ZK - 400 - 20	350	23	55	1450	54	5.5
	400	20			54
	480	16			49
200UHB - ZK - 400 - 32	240	39	90	1450	55	5.5
	400	32			62
	500	25			57
250UHB - ZK - 500 - 32	400	35	90	1450	46	5.5	250	200
	500	32			52
	600	23			43
250UHB - ZK - 600 - 20	500	23	75	1450	46	5.5
	600	20			48
	700	18			43
250UHB - ZK - 600 - 32	500	35	110	1450	50	6
	600	32			52
	700	28			56
250UHB - ZK - 600 - 50	500	53	160	1450	56	6
	600	50			62
	700	40			52
300UHB - ZK - 1000 - 20	850	23			54		300	250
	1000	20	110	1450	55	7
	1100	16			46
300UHB - ZK - 1000 - 30	850	35	160	1450	59	7
	1000	30			59
	1100	27			56
300UHB - ZK - 1000 - 50	850	55	250	1450	59	7	300	250
	1000	50			60
	1100	48			62
300UHB - ZK - 1200 - 20	1000	23	160	1450	63	6.5
	1200	20			63
	1400	16			43
300UHB - ZK - 1200 - 30	1000	32	185	1450	58	6.5
	1200	30			60
	1400	28			61
350UHB - ZK - 1400 - 20	1100	23	132	1450	70	6.5	250	300
	1400	20			71
	1500	16			60
350UHB - ZK - 1400 - 32	1250	35	250	1450	67	7
	1400	32			68
	1600	27			56
350UHB - ZK - 1600 - 20	1400	22	200	1450	53	7
	1600	20			55
	1800	18			48
350UHB - ZK - 1600 - 32	1400	35	250	1450	61	6.5
	1600	32			62
	1800	27			58

Điều kiện làm việc

Đường kính bơm	25 - 350mm
Nhiệt độ làm việc	- 20oC - 80oC
Phạm vi công suất dòng chảy	3m³/giờ - 2000m³/giờ
Phạm vi đầu bơm	5m - 80m
Phạm vi vật liệu	Lớp lót UHMW - PE
Tiêu chuẩn thiết kế	GB/T5656
