Trường ứng dụng
Y học sinh học, hóa dầu, khai thác mỏ, luyện kim, in và nhuộm dệt, điện, thực phẩm, sản xuất giấy. mạ điện, xử lý nước thải, ống khói
xử lý khí, năng lượng mới, vật liệu mới và các ngành công nghiệp khác.
Cách sử dụng máy bơm
Thích hợp để vận chuyển sạch hoặc chứa các hạt rắn và hàm lượng chất xơ, nhiệt độ thấp hoặc nhiệt độ cao, trung tính hoặc. chất lỏng ăn mòn. Nhiệt độ và nồng độ khác nhau của dung dịch kiềm, các dung dịch muối khác nhau, tất cả các loại sản phẩm dầu mỏ và hóa chất lỏng, các hợp chất hữu cơ, và
các vật liệu và sản phẩm ăn mòn khác.
Hướng dẫn thiết kế

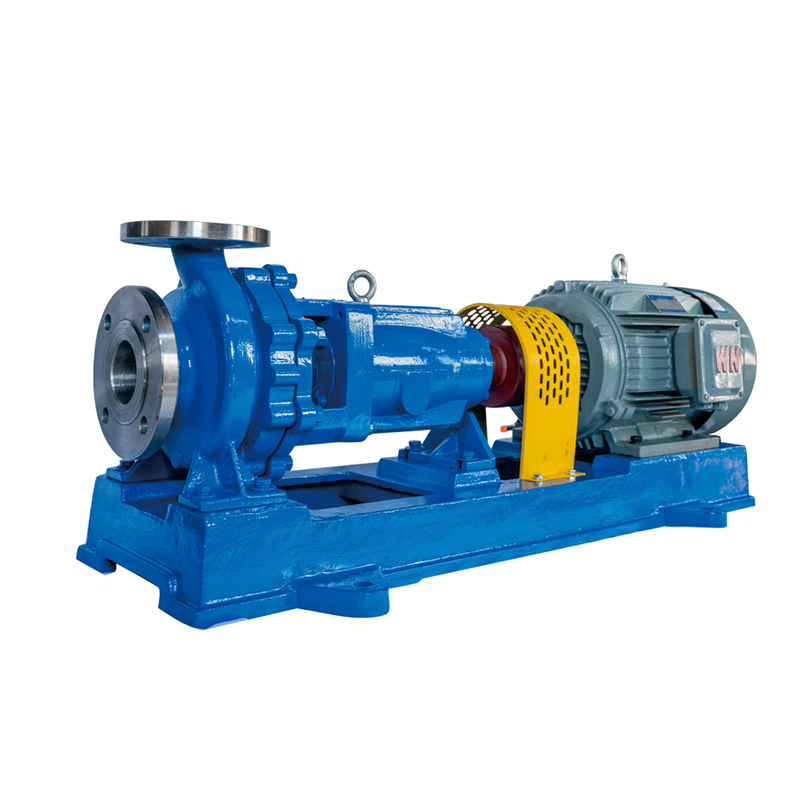

Bơm xử lý hóa chất dòng NH là sản phẩm bơm mới nhất được thay thế bởi dòng IH. Thông số hiệu suất và bản vẽ lắp đặt giống như dòng IH. Máy bơm của anh ấy thực hiện Tiêu chuẩn GB/T5662 < The Marks. Hiệu suất và thông số kỹ thuật của bơm ly tâm hút cuối hướng trục (16 bar)> .có khả năng hoán đổi cao cho máy bơm phụ tùng thông thường. Năm khung thông số kỹ thuật của máy bơm có thể bao gồm đầy đủ các thông số kỹ thuật của dòng máy bơm.
Nó có thể được lựa chọn bao bì tuyến hoặc con dấu cơ khí theo yêu cầu của khách hàng. Phốt cơ khí có thể chọn một mặt (cuối), mặt đôi (cuối), mặt cân bằng, mặt e hoặc mặt không cân bằng. Cánh quạt có thể được thiết kế kiểu hở hoặc nửa hở. Nó có thể chuyển một số chất lỏng dạng sợi hoặc hạt. Đó là
nói chung là máy bơm ly tâm hóa học tiêu chuẩn trong các lĩnh vực hóa chất tốt.
| Mẫu số | Công suất dòng chảy (m³/h) | Đầu bơm (m) | NPSH r (m) | Hiệu quả (%) | Công suất động cơ (KW) | Tốc độ quay (r/min) | Đường kính (mm) | |
| Cửa vào | ổ cắm | |||||||
| QL40 - 25 - 125 | 4 | 22 | 2 | 40 | 1.5 | 2900 | 40 | 25 |
| 6 | 20 | |||||||
| 8 | 18.5 | |||||||
| 2 | 5.5 | 2 | 34 | 0.55 | 1450 | |||
| 3 | 5 | |||||||
| 4 | 4.5 | |||||||
| QL40 - 25 - 160 | 4 | 34 | 2 | 30 | 2.2 | 2900 | 40 | 25 |
| 6 | 32 | |||||||
| 8 | 28 | |||||||
| 2 | 9 | 2 | 27 | 0.55 | 1450 | |||
| 3 | 8 | |||||||
| 4 | 7 | |||||||
| QL40 - 25 - 200 | 4 | 52 | 2 | 26 | 4 | 2900 | 40 | 25 |
| 6 | 50 | |||||||
| 8 | 48 | |||||||
| 2 | 13.5 | 2 | 20 | 0.75 | 1450 | |||
| 3 | 12.5 | |||||||
| 4 | 12 | |||||||
| QL50 - 32 - 125 | 10 | 22 | 3 | 52 | 2.2 | 2900 | 50 | 32 |
| 12.5 | 20 | |||||||
| 15 | 18.5 | |||||||
| 5 | 5.5 | 3 | 45 | 0.55 | 1450 | |||
| 6.3 | 5 | |||||||
| 8 | 4.6 | |||||||
| QL50 - 32 - 160 | 10 | 33 | 3.5 | 38 | 4 | 2900 | 50 | 32 |
| 12.5 | 32 | |||||||
| 15 | 28 | |||||||
| 5 | 8.6 | 3.5 | 35 | 0.55 | 1450 | |||
| 6.3 | 8 | |||||||
| 8 | 7 | |||||||
| QL50 - 32 - 200 | 10 | 52 | 3.5 | 38 | 7.5 | 2900 | 50 | 32 |
| 12.5 | 50 | |||||||
| 15 | 48 | |||||||
| 5 | 13 | 3.5 | 33 | 1.1 | 1450 | |||
| 6.3 | 12.5 | |||||||
| 8 | 12 | |||||||
| QL50 - 32 - 250 | 10 | 82 | 3.5 | 38 | 11 | 2900 | 50 | 32 |
| 12.5 | 80 | |||||||
| 15 | 75 | |||||||
| 5 | 20.5 | 3.5 | 33 | 1.5 | 1450 | |||
| 6.3 | 20 | |||||||
| 8 | 19.5 | |||||||
| QL65 - 50 - 125 | 15 | 22 | 3.5 | 51 | 3 | 2900 | 65 | 50 |
| 25 | 20 | |||||||
| 30 | 18.5 | |||||||
| 7.5 | 5.5 | 3.5 | 48 | 0.55 | 1450 | |||
| 12.5 | 5 | |||||||
| 15 | 4.5 | |||||||
| QL65 - 50 - 160 | 15 | 33 | 3.5 | 56 | 5.5 | 2900 | 65 | 50 |
| 25 | 32 | |||||||
| 30 | 28 | |||||||
| 7.5 | 8.6 | 3.5 | 50 | 1.1 | 1450 | |||
| 12.5 | 8 | |||||||
| 15 | 7 | |||||||
| QL65 - 40 - 200 | 15 | 52 | 3.5 | 52 | 11 | 2900 | 65 | 40 |
| 25 | 50 | |||||||
| 30 | 48 | |||||||
| 7.5 | 13 | 3.5 | 46 | 1.5 | 1450 | |||
| 12.5 | 12.5 | |||||||
| 15 | 12 | |||||||
| QL65 - 40 - 250 | 15 | 82 | 3.5 | 36 | 18.5 | 2900 | 65 | 40 |
| 25 | 80 | |||||||
| 30 | 78 | |||||||
| 7.5 | 20.5 | 3.5 | 32 | 3 | 1450 | |||
| 12.5 | 20 | |||||||
| 15 | 19.5 | |||||||
| QL65 - 40 - 315 | 15 | 127 | 3.5 | 38 | 30 | 2900 | 65 | 40 |
| 25 | 125 | |||||||
| 30 | 123 | |||||||
| 7.5 | 33 | 3.5 | 35 | 5.5 | 1450 | |||
| 12.5 | 32 | |||||||
| 15 | 30 | |||||||
| QL80 - 65 - 125 | 40 | 22 | 4 | 60 | 5.5 | 2900 | 80 | 65 |
| 50 | 20 | |||||||
| 60 | 18.5 | |||||||
| 20 | 5.5 | 4 | 55 | 1.1 | 1450 | |||
| 25 | 5 | |||||||
| 30 | 4.6 | |||||||
| Mẫu số | Công suất dòng chảy (m³/h) | Đầu bơm (m) | NPSH r (m) | Hiệu quả (%) | Công suất động cơ (KW) | Tốc độ quay (r/min) | Đường kính (mm) | |
| Cửa vào | ổ cắm | |||||||
| QL80 - 65 - 160 | 40 | 33 | 4 | 62 | 11 | 2900 | 80 | 65 |
| 50 | 32 | |||||||
| 60 | 28 | |||||||
| 20 | 8.6 | 4 | 60 | 1.5 | 1450 | |||
| 25 | 8 | |||||||
| 30 | 7 | |||||||
| QL80 - 50 - 200 | 40 | 52 | 4 | 63 | 15 | 2900 | 80 | 50 |
| 50 | 50 | |||||||
| 60 | 48 | |||||||
| 20 | 13 | 4 | 57 | 2.2 | 1450 | |||
| 25 | 12.5 | |||||||
| 30 | 12 | |||||||
| QL80 - 50 - 250 | 40 | 82 | 4 | 60 | 22 | 2900 | 80 | 50 |
| 50 | 80 | |||||||
| 60 | 78 | |||||||
| 20 | 20.5 | 4 | 53 | 4 | 1450 | |||
| 25 | 20 | |||||||
| 30 | 19.5 | |||||||
| QL80 - 50 - 315 | 40 | 127 | 4 | 50 | 45 | 2900 | 80 | 50 |
| 50 | 125 | |||||||
| 60 | 123 | |||||||
| 20 | 33 | 4 | 45 | 7.5 | 1450 | |||
| 25 | 32 | |||||||
| 30 | 30 | |||||||
| QL100 - 80 - 125 | 80 | 22 | 4.5 | 70 | 11 | 2900 | 100 | 80 |
| 100 | 20 | |||||||
| 120 | 18.5 | |||||||
| 30 | 5.5 | 4.5 | 67 | 1.5 | 1450 | |||
| 50 | 5 | |||||||
| 60 | 4.6 | |||||||
| QL100 - 80 - 160 | 80 | 33 | 4.5 | 70 | 15 | 2900 | 100 | 80 |
| 100 | 32 | |||||||
| 120 | 28 | |||||||
| 30 | 8.6 | 4.5 | 65 | 3 | 1450 | |||
| 50 | 8 | |||||||
| 60 | 7 | |||||||
| QL100 - 65 - 200 | 80 | 52 | 4.5 | 71 | 30 | 2900 | 100 | 65 |
| 100 | 50 | |||||||
| 120 | 48 | |||||||
| 30 | 13 | |||||||
| 50 | 12.5 | 4.5 | 60 | 4 | 1450 | |||
| 60 | 12 | |||||||
| QL100 - 65 - 250 | 80 | 82 | 4.5 | 70 | 45 | 2900 | 100 | 65 |
| 100 | 80 | |||||||
| 120 | 78 | |||||||
| 30 | 20.5 | 4.5 | 64 | 7.5 | 1450 | |||
| 50 | 20 | |||||||
| 60 | 19.5 | |||||||
| QL100 - 65 - 315 | 80 | 127 | 4.5 | 60 | 75 | 2900 | 100 | 65 |
| 100 | 125 | |||||||
| 120 | 123 | |||||||
| 30 | 33 | 4.5 | 56 | 11 | 1450 | |||
| 50 | 32 | |||||||
| 60 | 30 | |||||||
| QL125 - 100 - 200 | 150 | 52 | 5 | 65 | 55 | 2900 | 125 | 100 |
| 200 | 50 | |||||||
| 240 | 48 | |||||||
| 75 | 13 | 5 | 60 | 11 | 1450 | |||
| 100 | 12.5 | |||||||
| 120 | 12 | |||||||
| QL125 - 100 - 160 | 150 | 32 | 5 | 61 | 30 | 1450 | ||
| QL125 - 100 - 250 | 150 | 82 | 5 | 68 | 75 | 2900 | 125 | 100 |
| 200 | 80 | |||||||
| 240 | 73 | |||||||
| 75 | 20.5 | 5 | 62 | 15 | 1450 | |||
| 100 | 20 | |||||||
| 120 | 19.5 | |||||||
| QL125 - 100 - 315 | 75 | 33 | 5 | 58 | 22 | 1450 | 125 | 100 |
| 100 | 32 | |||||||
| 120 | 30 | |||||||
| QL125 - 100 - 400 | 75 | 52 | 5 | 55 | 37 | 1450 | 125 | 100 |
| 100 | 50 | |||||||
| 120 | 48 | |||||||
| QL150 - 125 - 250 | 150 | 20.5 | 6 | 63 | 22 | 1450 | 150 | 125 |
| 200 | 20 | |||||||
| 240 | 19.5 | |||||||
| QL150 - 125 - 315 | 150 | 33 | 6 | 75 | 30 | 1450 | 150 | 125 |
| 200 | 32 | |||||||
| 240 | 30 | |||||||
| QL150 - 125 - 400 | 150 | 52 | 6 | 64 | 55 | 1450 | 150 | 125 |
| 200 | 50 | |||||||
| 240 | 48 | |||||||
| QL200 - 150 - 250 | 250 | 20.5 | 7 | 68 | 37 | 1450 | 200 | 150 |
| 400 | 20 | |||||||
| 460 | 19.5 | |||||||
| QL200 - 150 - 315 | 250 | 33 | 7 | 73 | 55 | 1450 | 200 | 150 |
| 400 | 32 | |||||||
| 460 | 30 | |||||||
| QL200 - 150 - 400 | 250 | 52 | 7 | 73 | 90 | 1450 | 200 | 150 |
| 400 | 50 | |||||||
| 460 | 48 | |||||||
| NH250 - 200 - 315 | 300 | 34 | 7 | 76 | 75 | 1450 | 250 | 200 |
| 600 | 32 | |||||||
| 750 | 28 | |||||||
Điều kiện làm việc
| Đường kính bơm | 25 - 200mm |
| Nhiệt độ làm việc | - 20oC - 165oC |
| Phạm vi công suất dòng chảy | 0,8m³/h - 400m³/h |
| Phạm vi đầu bơm | 12,5m - 130m |
| Phạm vi vật liệu | 304/316/316L/904L/TA2/HC276 |
| Tiêu chuẩn thiết kế | GB/T5662, ISO2858, EN733 / DIN24255 |
