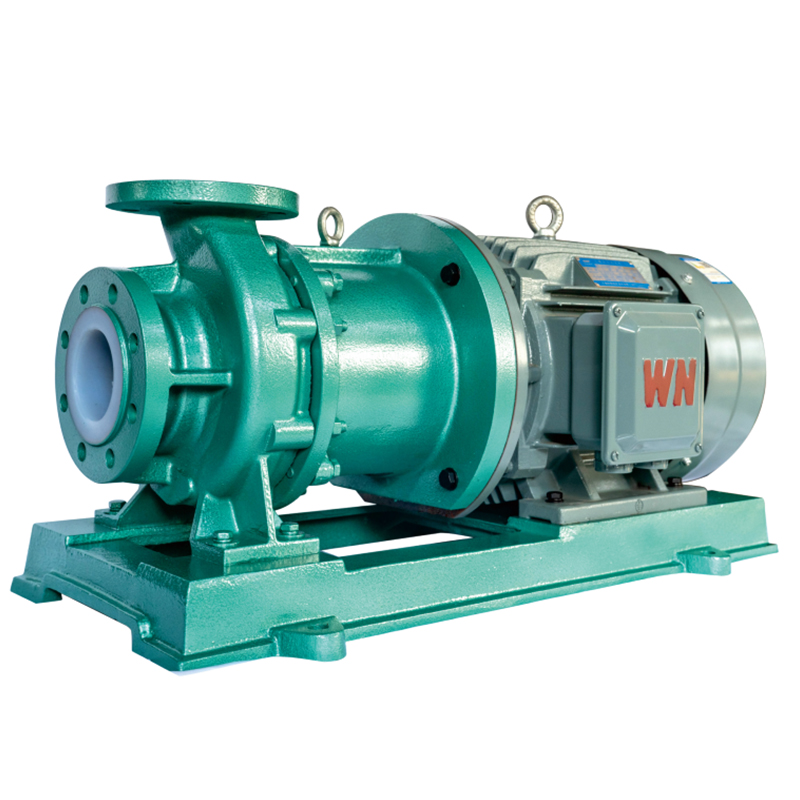

Bơm dẫn động từ tính lót IMD-FT

Bơm dẫn động từ tính lót IMD-FT

Máy bơm IMD là máy bơm điều khiển từ tính bằng nhựa flo có công suất cao, độ nâng cao. Kích thước thiết kế và lắp đặt của máy bơm phù hợp với tiêu chuẩn quốc tế ISO. Tất cả các thông số kỹ thuật đều có khớp nối động cơ trực tiếp, được hỗ trợ bởi giá đỡ trung gian, có cấu trúc nhỏ gọn cho phép tháo lắp dễ dàng. Các bộ phận chính được làm bằng thép F46, mang lại độ bền thân bơm cao. Nam châm bên trong và bên ngoài được làm bằng vật liệu từ tính hiệu suất cao, "Neodymium Iron Boron", và ống cách ly được làm từ vật liệu phi kim loại nhập khẩu, làm giảm đáng kể tổn thất dòng điện xoáy. Máy bơm này có khả năng vận chuyển các chất ăn mòn có nồng độ cao với mật độ lớn hơn 1,9t/m3.

Phương pháp truyền động là truyền động gián tiếp từ tính, không tiếp xúc, cách ly hoàn toàn giữa nam châm bên trong và bên ngoài thông qua ống cách ly. Điều này đảm bảo buồng bơm được bịt kín hoàn toàn, loại bỏ rò rỉ và ngăn ngừa mọi ô nhiễm môi trường làm việc. Nó đặc biệt thích hợp để vận chuyển các phương tiện có tính axit cao, kiềm, oxy hóa, dễ cháy, nổ, độc hại và dễ bay hơi. Bơm từ dòng IMD với hiệu suất vượt trội và giá cả phải chăng đã trở thành lựa chọn hàng đầu của người dùng thay thế các loại bơm từ nhập khẩu đắt tiền, khó cung cấp trong nhiều công trình.

Ứng dụng
Bơm từ dòng IMD, với tốc độ dòng chảy 6-120m³/h và cột áp 15-40m, thích hợp để vận chuyển môi trường hóa học có tính ăn mòn cao, dễ cháy, độc hại và dễ bay hơi.
Nhiệt độ hoạt động: -20 đến 100°C; máy bơm bị cấm chạy khô.

Đặc điểm thiết kế:
1. Thiết kế ngăn chặn rò rỉ và nguyên tắc làm việc
Máy bơm loại bỏ sự cần thiết của phốt trục bằng cách sử dụng khớp nối từ cho truyền động gián tiếp, loại bỏ các vấn đề rò rỉ và ngăn ngừa ô nhiễm môi trường làm việc.
Các bộ phận dòng chảy của máy bơm được làm bằng "hợp kim fluoroplastic", cho phép vận chuyển liên tục bất kỳ nồng độ axit, kiềm, chất oxy hóa mạnh và các chất ăn mòn khác mà không bị hư hại.
Bộ truyền động sử dụng khớp nối nam châm vĩnh cửu gắn trực tiếp trên trục động cơ. Buồng bơm được làm kín hoàn toàn và cánh quạt quay thông qua khớp nối từ. Thiết kế này nhỏ gọn, an toàn và tiết kiệm năng lượng.
2. Cấu trúc thân bơm bền bỉ
Trong khi các bộ phận tiếp xúc với chất lỏng được làm bằng nhựa dẻo thì vỏ thân bơm được làm từ vật liệu kim loại, giúp thân bơm chịu được trọng lượng của đường ống và các tác động cơ học.

Nhận báo giá
  • Mô tả
  • Liên hệ với chúng tôi

Trường ứng dụng
Y học sinh học, hóa dầu, khai thác mỏ, luyện kim, in và nhuộm dệt, điện, thực phẩm, sản xuất giấy, mạ điện, xử lý nước thải, khí thải
xử lý, năng lượng mới, vật liệu mới và các ngành công nghiệp khác.

Cách sử dụng máy bơm
Áp dụng để vận chuyển môi trường làm sạch dễ cháy và dễ nổ, độc hại, có giá trị và có tính ăn mòn cao; Chẳng hạn như bất kỳ. nồng độ axit và kiềm, muối, dung môi, chất oxy hóa mạnh, v.v.

Hướng dẫn thiết kế
Bơm từ tính lót trong IMD-FT là sản phẩm bơm từ tính lót nhựa Fluorine lót IMD dựa trên kỹ thuật lâu dài của công ty
tích lũy và tham khảo công nghệ tiên tiến của nước ngoài và nghiên cứu thiết kế và phát triển máy bơm từ tính tiết kiệm năng lượng hiệu quả cao. Máy bơm có hình dáng bên ngoài và kích thước lắp đặt theo tiêu chuẩn quốc tế ISO về thiết kế và sản xuất, tất cả các thông số kỹ thuật của động cơ đều giống như liên kết thẳng, được hỗ trợ bởi giá đỡ ở giữa, khối lượng nhỏ và tháo lắp thuận tiện; Bên ngoài ống bọc sử dụng nhựa flo với toàn bộ khuôn, tăng cường đúc vật liệu composite phi kim loại, để tăng cường khả năng chịu áp lực của miếng đệm và loại bỏ tổn thất dòng điện xoáy, Đặc tính hiệu suất của bơm cho dòng chảy nhỏ hm cao, mật độ truyền tải lớn hơn 1,9 t / m3 môi trường ăn mòn mạnh. Dòng sản phẩm này có hiệu suất tuyệt vời và tỷ lệ bơm từ cao đã trở thành sản phẩm thay thế được nhập khẩu, lựa chọn đầu tiên của bơm từ.

Với động cơ thứ cấp n=2900r/min Áp suất thiết kế: 1.6Mpa

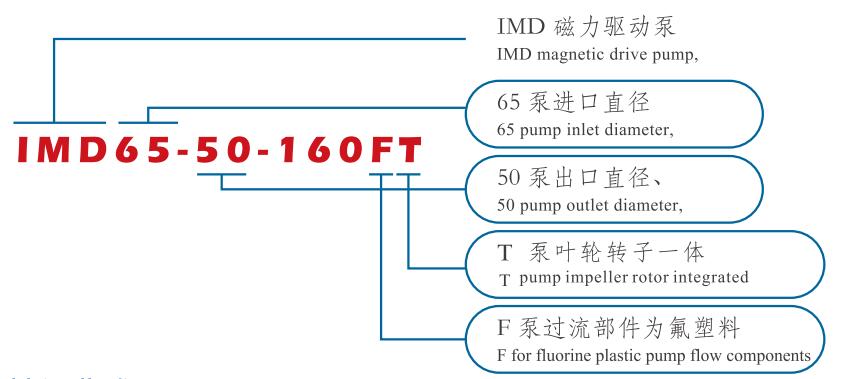

Mẫu số Công suất dòng chảy (m³/h) Đầu bơm (m) Hiệu quả (%) Công suất động cơ (kW) NPSH r (m) Đường kính (mm) Tốc độ quay
Cửa vào ổ cắm
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Với động cơ bốn cấp n=1450r/min Áp suất thiết kế: 1,6Mpa

Mẫu số Công suất dòng chảy (m³/h) Đầu bơm (m) Hiệu quả (%) Công suất động cơ (kW) NPSH r (m) Đường kính (mm) Tốc độ quay
Cửa vào ổ cắm
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Điều kiện làm việc

Đường kính bơm 32mm - 300mm
Nhiệt độ làm việc - 20oC - 180oC
Phạm vi công suất dòng chảy 3m³/giờ - 800m³/giờ
Phạm vi đầu bơm 15m - 125m
Phạm vi vật liệu Lót - trong FEP(F46), PFA
Tiêu chuẩn thiết kế HG/T2730, SH/T3148, API685
